DMZ2の部品交換:電磁開閉器

初めに

電源の遮断

必ず運転を停止し、ブレーカーを “OFF” にしたことを確認してから作業をおこなってください。

メンテナンスに携わる方

作業は貴社の認定された方がおこなってください。

交換方法

1. 電源を “OFF” にします。

2. 結線を外します。

3. 配線を取り外します。

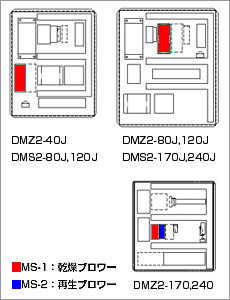

交換する側の電磁開閉器を確認し、端子をゆるめ、配線を取り外します。

《注意》

配線を外すときは、線番、外した位置などをメモしておいてください。

4. サーマル部を外します。

5. リレーを取り外します。

リレー正面より下部の引っ掛け部にマイナスドライバーを入れ、下げながら手前に引き、持ち上げるようにしてリレーを取り外します。

6. 新しいリレーを取り付けます。

5. と逆に上の部分を先にレールに引っ掛け、下の部分をレールに押し付けるような形で取り付けます。

7. 配線します。

増締を確実におこなってください。締め付けがゆるいと熱を持ち端子が焦付く原因となります。

8. 定格電流値をセットします。

サーマルの設定値を確認し、定格電流値にダイヤルをセットします。
※サーマル値の設定は下記をご覧ください。

DMZ2のサーマル設定値
