金型管理の重要性
良品成形において、【金型】は最も重要な要素です。しかし、金型の管理が現状では十分に行われていません。金型の状況を適切に管理するためには、多くの情報を一括で管理する必要があり、そのハードルが高い状況です。

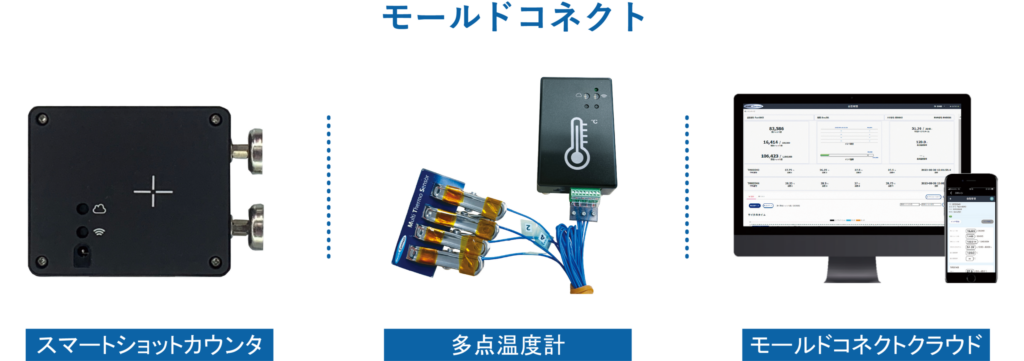

モールドコネクトとは？
モールドコネクトとは、金型を管理するためのデバイス（スマートショットカウンタ・多点温度計）とそのデータを記録するクラウドシステム（モールドコネクトクラウド）を総称したものです。
最適なタイミングで金型メンテが可能に。
金型メンテをシグナルとメールでお知らせするため、不良が出る前に金型メンテが可能になります。
過去データの振り返りができる。
ショット数・サイクルタイムと温度を計測した時間を持っているので、過去データに遡ることができ品質不具合対応時のトレーサビリティが向上します。
現場にいなくても、成形機や金型の稼働状況がわかる。
クラウドシステムのため、離れた場所から稼働状況が分かるため、異常の早期発見ができます。
チョコ停の日時、停止時間が分かる。
SSCのサイクルタイムを記録しているため、チョコ停時間を過去に遡ってトレースできます。
MTSで温調機や、金型の温度状況をモニターできる。
温調配管の詰まり等の前兆把握や、バルブ開け忘れ等のトラブルをリアルタイムに監視できます。

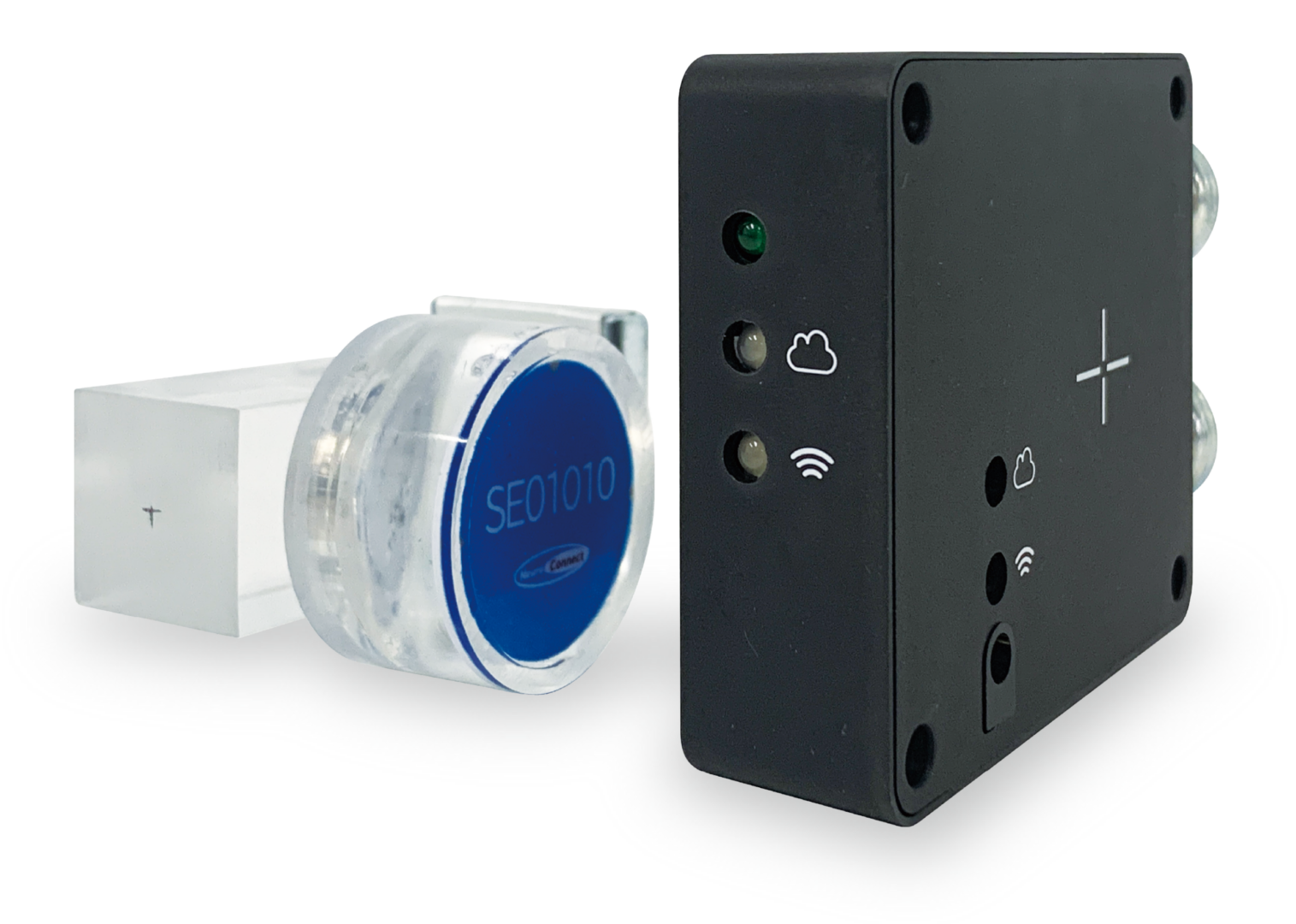

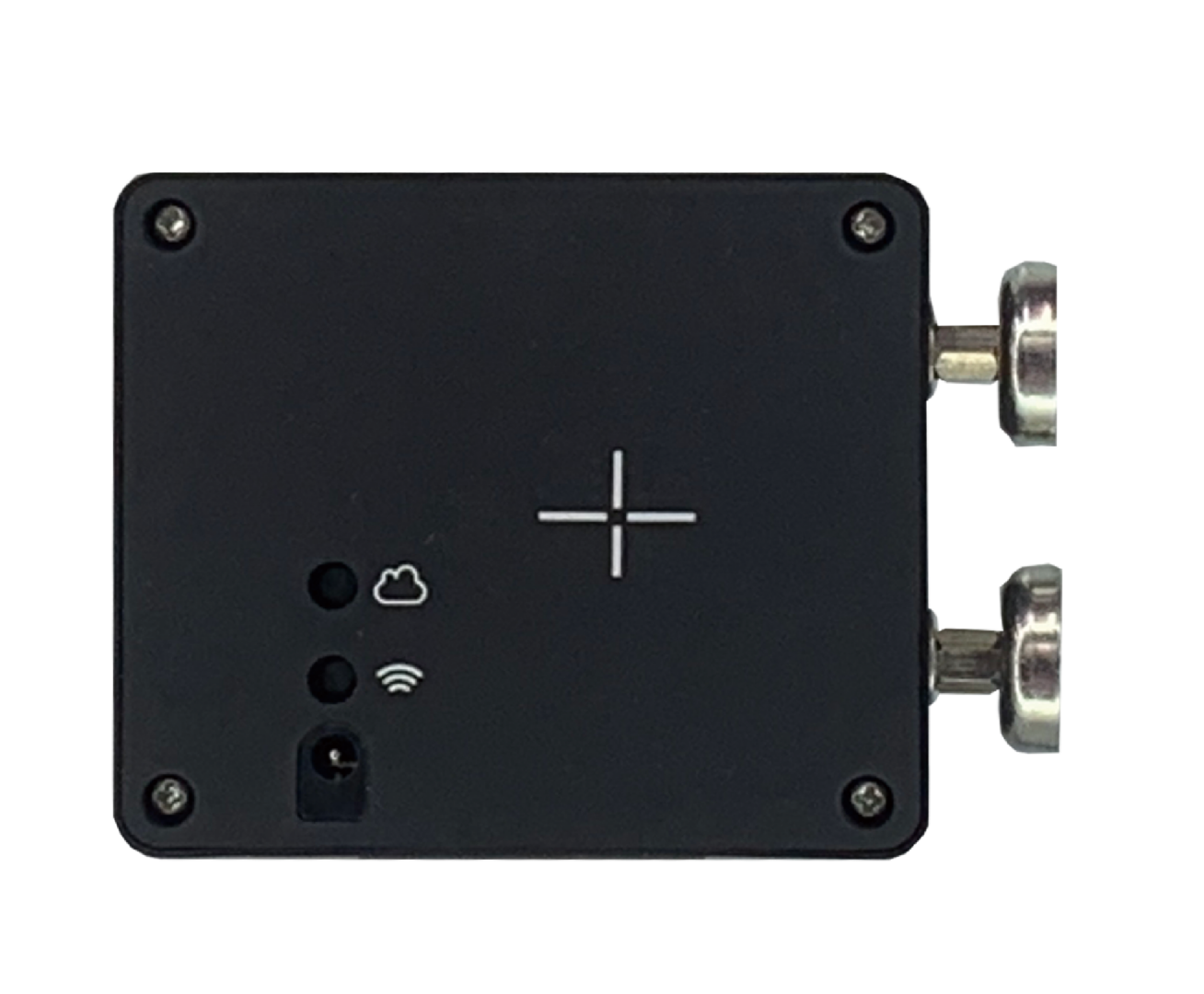

スマートショットカウンター（SSC）
タグをSSC本体で読み取り、金型の➀ショット数②サイクルタイム➂データ取得日時を自動でクラウドシステムに記録する。
SSCはタグを認識すると、タグに書き込まれたショット数を読み取り、プラス1したショット数を書き込んで読み取り間隔からサイクルタイムを計算してクラウドに送信する。

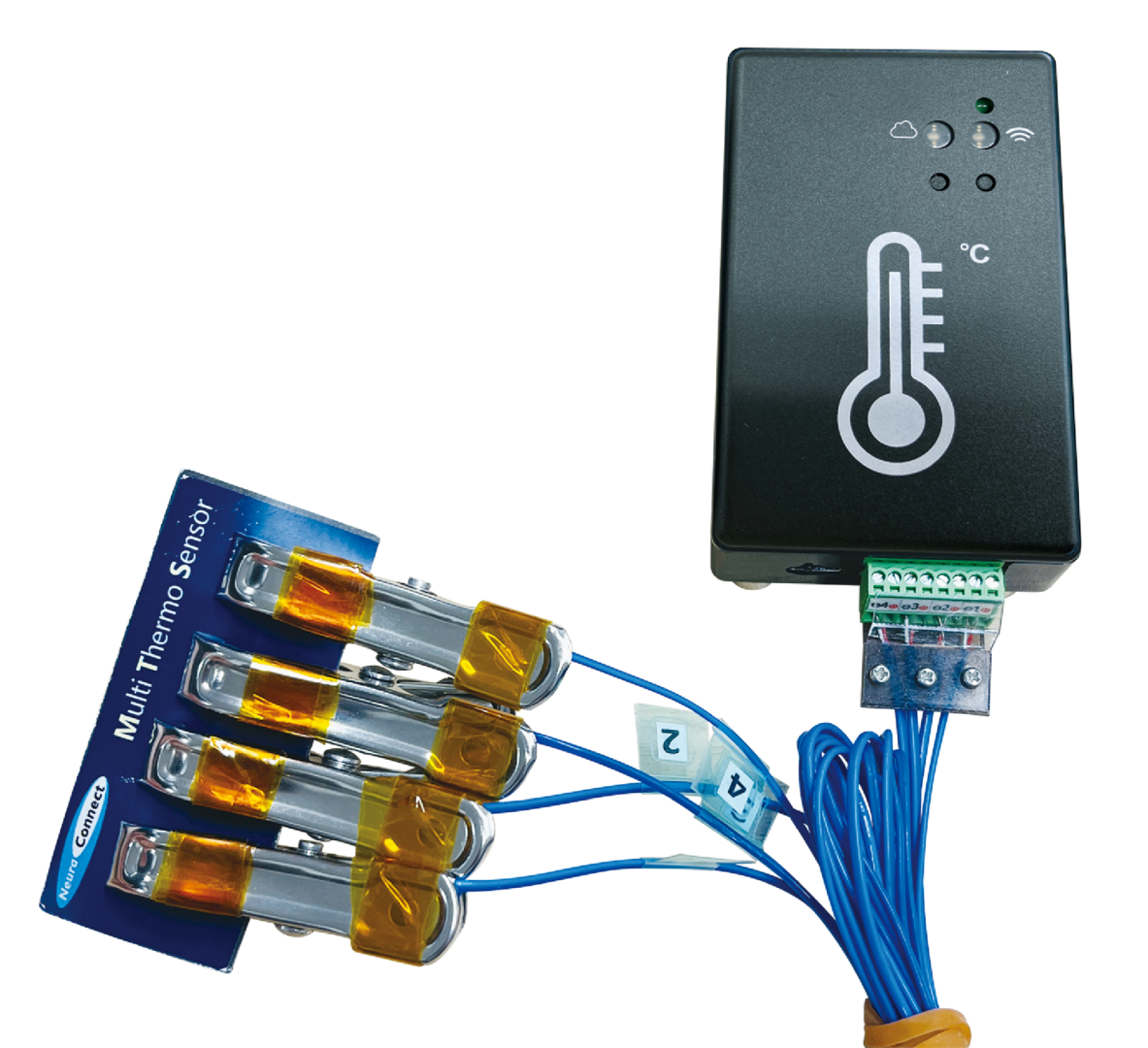

多点温度計（MTS）
4点を同時計測できる、Kタイプ熱電対用センサーモジュール
既設のKタイプ熱電対も接続可能。➀温度②データ取得日時を自動でクラウドシステムに記録する。定時観測だけでなく、SSCと同期した温度記録（1ショット毎に温度記録）も可能。

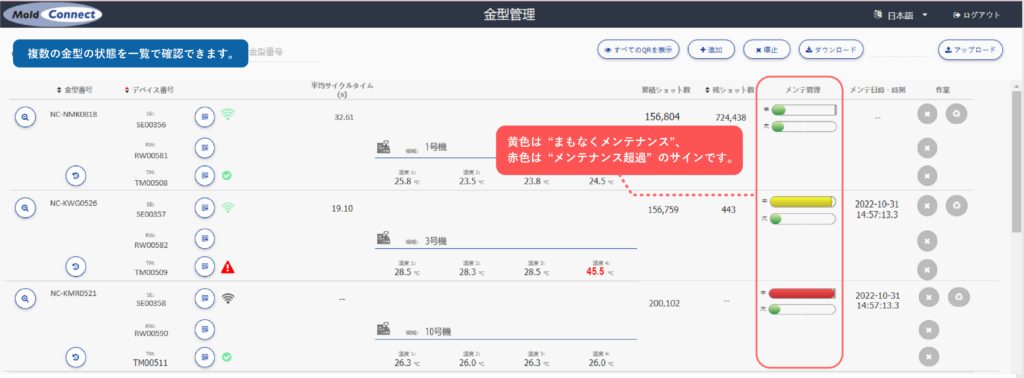

モールドコネクトクラウド
金型の稼働データを記録。金型メンテ時期をメールでお知らせ
- 金型の稼働状態をリアルタイムで確認・振り返りできる。
- 温度やサイクルタイムに異常が発生するとすぐに分かる。
- 一目でメンテナンスが必要な金型が分かる。
届いたその日から使える、金型管理のIoTシステム
金型加工不要！届いたその日から手間いらずの金型管理が実現！
- ショット数とサイクルタイムを自動で記録し、面倒な手書き作業を解消できます。
- 専用ソフトのインストールが不要なため、届いたその日から金型管理の自動化が可能です。
- 成形機メーカー問わずに利用できます。
面倒な設定無し！最新の金型データを即座に確認でき、迅速なトラブル対応ができる。
- 生産現場のリアルタイムモニタリングによって、トラブルの未然防止に役立ちます。
- 過去データが簡単に確認できて、トレーサビリティ・トラブル解析が容易になります。
- 正確な金型データによって、金型メンテの最適化が可能になります。
導入リスクが低い！はじめてのIoT導入に最適。
- 簡単操作で、IoTの専門知識がなくても使えます。
- 月額１万円以下からはじめられます。
- 毎年の更新やメンテナンス契約が不要で、追加費用がありません。

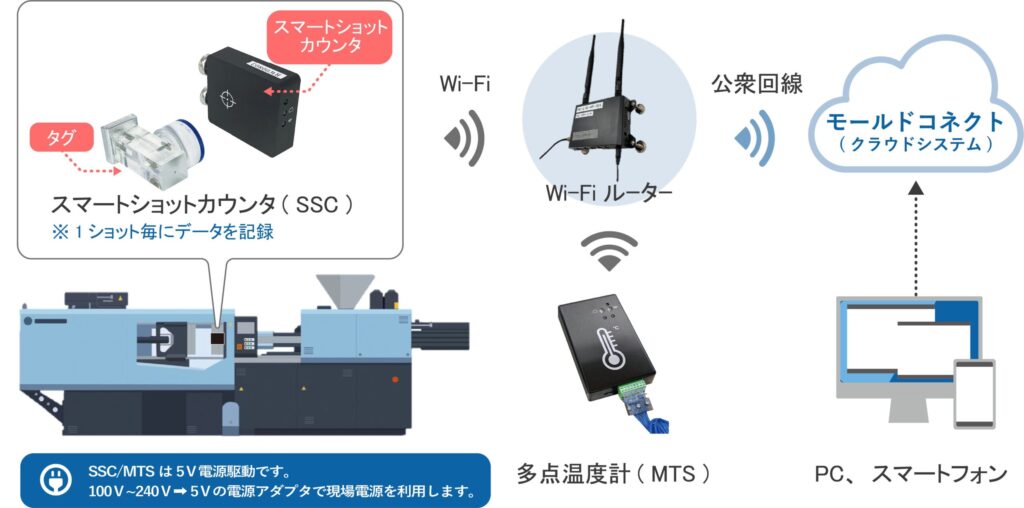

システム構成イメージ
スマートショットカウンタ（SSC）・多点温度計（MTS）のデータをクラウドに送信。ユーザー全員が同じデータを、いつでもどこでも確認できます。
簡単に過去データの振り返りもできて、トレーサビリティもばっちりです。

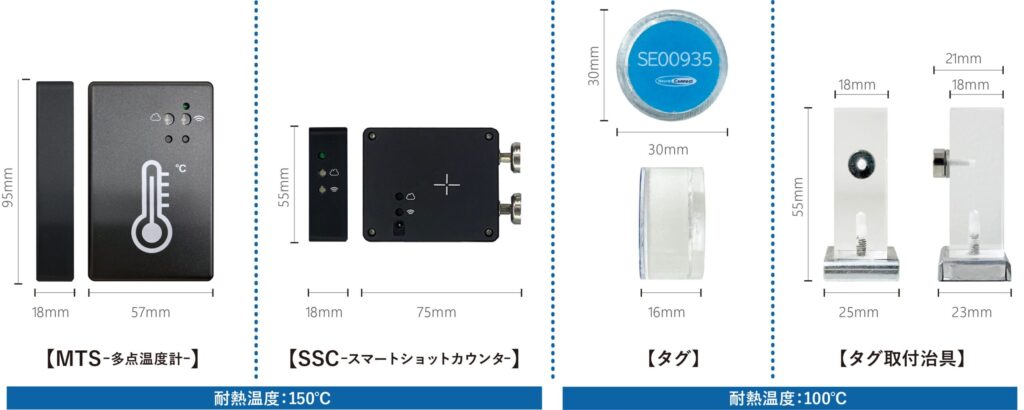

仕様
スマートショットカウンター
- 外形寸法
- 本体：65mm(W) × 18mm(D) × 95mm(H)
タグ：30mm(W) × 16mm(D) × 30mm(H)
タグ取付治具：25mm(W) × 23mm(D) × 55mm(H) - データ記録
- 1ショット毎にデータを記録
- 通信機能
- WiFiネットワーク対応
- 電源要件
- AC 100-240V, 50/60Hz
多点温度計（MTS）
- 外形寸法
- 本体：65mm(W) × 18mm(D) × 95mm(H)

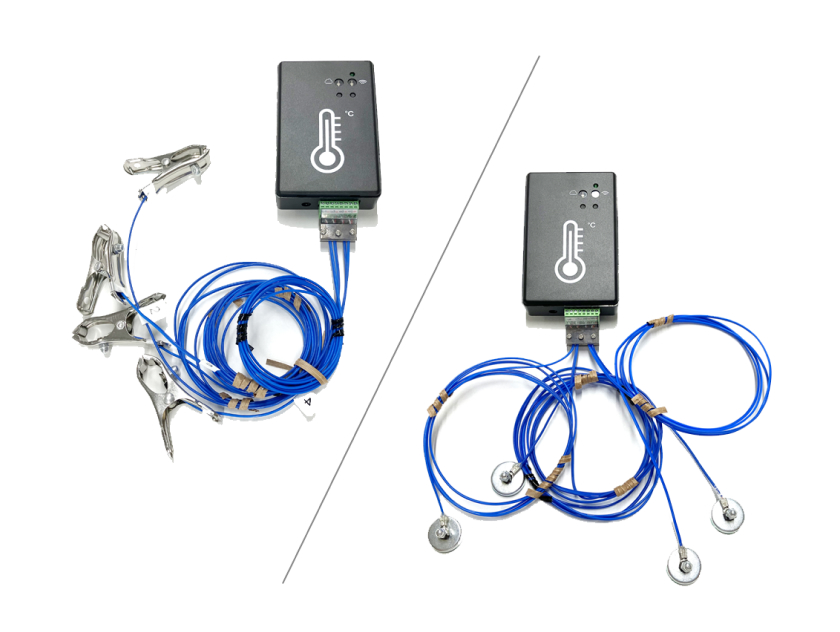

- センサー
- 丸端子／マグネット／クリップ
- 通信機能
- WiFiネットワーク対応
- 電源要件
- AC 100-240V, 50/60Hz
モールドコネクトクラウド（WEBサービス）
- サービス名
- モールドコネクトクラウド
- 利用者認証
- ユーザーIDとパスワードによる認証
- サポートされるブラウザ
- Google Chrome, Mozilla Firefox, Microsoft Edge, Safariなど
- 対応デバイス
- パソコン、タブレット、スマートフォンなど
- ダッシュボード機能
-
- リアルタイム生産データの表示
- ショットの数量推移グラフ
- 通信状態の確認
- データ分析機能
-
- 過去の生産データの検索と閲覧
- 異常検知とトラブルシューティング
- 通知機能
-
- 生産の完了や異常発生時の通知
- メールやプッシュ通知によるアラート
- データエクスポート
-
- CSV形式でのデータのエクスポート
- レポートのPDF形式での保存
- セキュリティ
-
- SSLによる暗号化通信
- アクセス制御と権限管理
- 言語サポート
- 日本語、英語など複数の言語に対応
様々な業界のお客様にご利用いただいております。
インジェクション成形
- 雑貨
- 自動車部品
- 家電部品
- 光学レンズ
- 薬品容器
- タグ
- 建築資材
- 医療機器
シート成形
- 食品容器
- 梱包資材
プレス成形
- 金属筐体
